Oksijen Jeneratörü / PSA Teknolojisi

Pneumatech oksijen jeneratörleri çeşitli uygulama ve endüstrilerde kullanılmak üzere 95%’e varan saflık oranında oksijen üretebilecek şekilde tasarlanmıştır. Gaz jeneratörleri bir kulede gaz üretimini gerçekleştirip, diğer kulede zeolit temizliğini gerçekleştirerek, işletmeye kesintisiz gaz sağlamak için tasarlanmış sistemlerdir. Kalite ve performanstan taviz vermeden ihtiyacınız olduğunda gaz tedariği sağlar. Pneumatech yılların vermiş olduğu bilgi birikimi ve tecrübe ile sistem kurulumunuzu optimize etmek ve verimliliğinizi maksimize etmek için gerekli desteği sağlayabilmektedir.

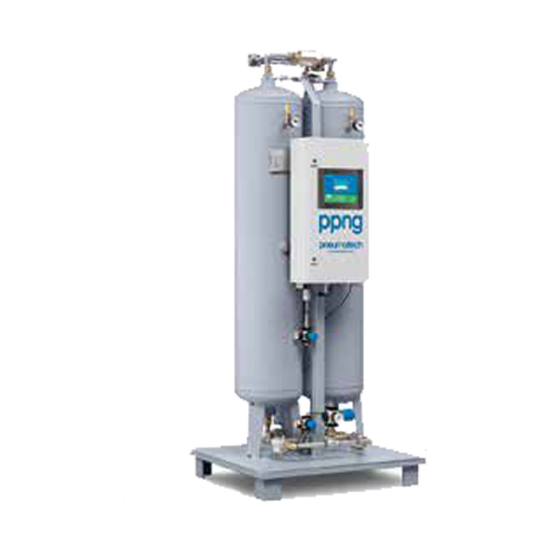

PPNG Serisi

Pneumatech Oksijen Jeneratörü Önemli Özellikleri:

~ Kolay start up – Fişe tak ve çalıştır

~ Sadece ihtiyacınız olduğunda oksijen üretir – Tek gerekli olan fabrikanızda temiz hava üreten kompresöre sahip olmanız

~ Ürüne özel tasarlanmış kontrol ünitesi – Geniş haberleşme olanakları

~ Tasarruflu Servis ve start up maliyetleri minimumda

~ Kurum içi dizayn – Mühendislik ekibimiz tarafından geliştirilmiş şık ve inovatif dizayn

~ Mükemmel saflık dereceleri – Üretim gereksinimlerinize göre kolaylıkla saflığı ayarlayabilme (90, 93, 95 %)

~ Medikal sektörü için uygun %93 saflık derecesi

~ Zirkonyum oksijen sensörü – 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör

Düşük enerji maliyeti: oksijen jeneratörü 1 birim Nm³/h için sadece 0.3 kW enerji

Tüm oksijen jeneratörlerde standart olarak yer alan debimetre

Medikal Cihazlar Direktifi 93/42/EEC göre akredite kuruluş tarafından onaylı

European Pharamacopeia değerlerine uyum

Oksijen Jeneratörü

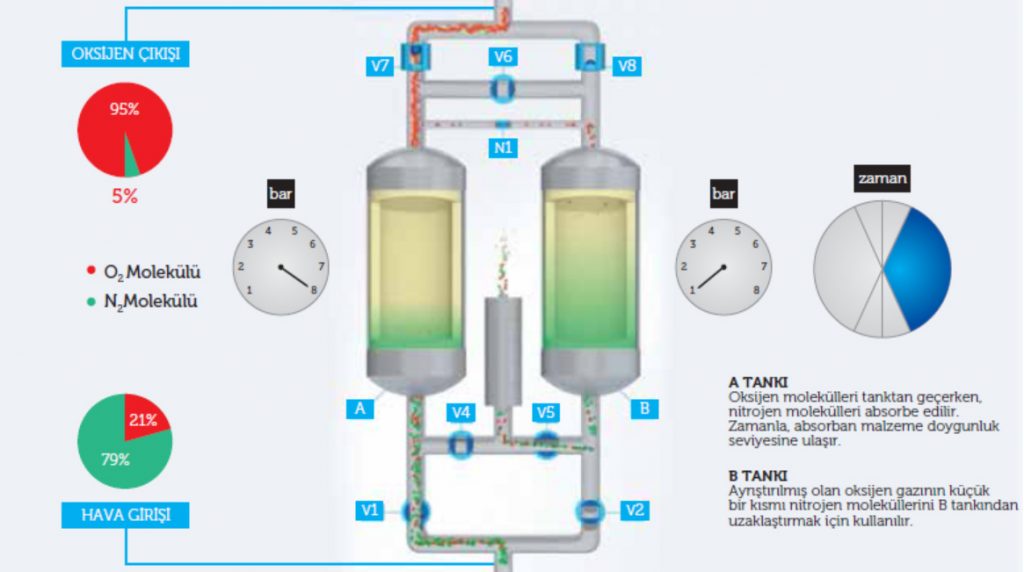

Çalışma Prensibi

Oksijen Jeneratörü

Teknik Tablo

PPOG 1-120 Serisi

Tip Saflık
%
Oksijen Akışı* Hava Akışı Tank Ölçüsü
(Oksijen jen.)
Ölçüler
Nm3/h* cfm* Nm3/h** cfm** l gl mm inç
L W H L W H
PPOG-1 90 2.0 1.2 22.2 14.1 40.0 151.4 600.0 743.0 1503.0 23.6 29.3 59.2
PPOG-1.5 90 3.1 1.8 30.0 17.7 60.0 227.1 600.0 743.0 1536.0 23.6 29.3 60.1
PPOG-2 90 3.8 2.2 36.0 22.9 90.0 340.7 750.0 750.0 1811.0 29.5 29.5 71.3
PPOG-3 90 4.6 2.7 54.0 34.4 90.0 340.7 750.0 750.0 1811.0 29.5 29.5 71.3
PPOG-4 90 6.6 3.9 72.0 45.8 150.0 567.8 850.0 800.0 1654.0 33.5 31.5 65.1
PPOG-5 90 7.9 4.7 102.0 64.9 150.0 567.8 850.0 850.0 1654.0 33.5 31.5 65.1
PPOG-6 90 9.7 5.7 129.0 75.9 280.0 1059.8 1120.0 826.0 1972.0 44.1 32.4 77.6
PPOG-8 90 14.2 8.4 154.8 98.5 280.0 1059.8 1120.0 826.0 1972.0 44.1 32.4 77.6
PPOG-11 90 18.5 10.9 189.0 120.2 350.0 1324.8 1190.0 907.0 2279.0 46.9 35.7 89.7
PPOG-12 90 20.3 12.0 216.0 137.4 500.0 1892.5 1230.0 940.0 2307.0 .48.4 37.0 90.8
PPOG-14 90 23.4 13.8 252.0 160.3 580.0 2195.3 1640.0 940.0 2707.0 48.4 37.0 106.6
PPOG-17 90 29.3 17.2 324.0 206.1 800.0 3028.0 1765.0 1097.0 2370.0 64.6 43.2 93.3
PPOG-20 90 35.1 20.7 360.0 229.0 1000.0 3785.0 1965.0 1135.0 2444.0 69.5 44.7 96.2
PPOG-26 90 45.3 26.6 510.0 324.5 1500.0 5677.5 1965.0 1188.0 2993.0 77.4 46.8 117.8
PPOG-33 90 56.0 32.9 624.0 397.0 1500.0 4577.5 1965.0 1188.0 2993.0 77.4 46.8 117.8
PPOG-39 90 66.1 38.9 786.0 500.1 1700.0 6434.5 2470.0 1188.0 2993.0 77.4 46.8 117.8
PPOG-50 90 85.5 50.3 966.0 614.6 2000.0 7570.0 2970.0 1337.0 3160.0 97.2 52.6 124.4
PPOG-63 90 106.8 62.9 1224.0 778.7 3000.0 11355.0 2970.0 1478.0 3530.0 116.9 58.2 139.0
PPOG-93 90 157.7 92.8 1836.0 1168.1 2000.0 7570.0 2470.0 2610.0 3360.0 97.2 102.8 132.3
PPOG-120 90 203.5 119.8 2208.0 1404.8 3000.0 11355.0 2970.0 2918.0 3283.0 116.9 114.9 129.3



**Uygun kompresör seçimi için, hava akısı hava akısı sütununda belirtilen degerler % 10 tolerans payı eklenmelidir.



Çıkış Değerleri

Min / Max Sıcaklık ve Basınç Değerleri

Maksimum basınçlı hava giriş sıcaklığı 45 °C 113 °F
Maksimum  ortam sıcaklığı 45 °C 113 °F
Minimum  basınçlı hava giriş sıcaklıı 5 °C 41 °F
Minimum  ortam sıcaklığı 5 °C 41 °F
Minimum basınçlı hava giriş basıncı 4 barg 58 psig
Maksimum  basınçlı hava giriş basıncı 7.5 barg 110 psig

Referans Değerleri

Metrik ve İngiliz Ölçü Birimi

*Referans Değerleri Metrik İngiliz Ölçü Birimi
Ortam sıcaklığı 20 °C 68 °F
Giris sıcaklığı 20 °C 68 °F
Çalısma basıncı 6 barg 87 psig
Nitrojen çıkış saflığı 90.0 % 90.0 %
Basınçlı hava kalitesi ISO 1875-3
class 1-4-1
ISO 1875-3
class 1-4-1

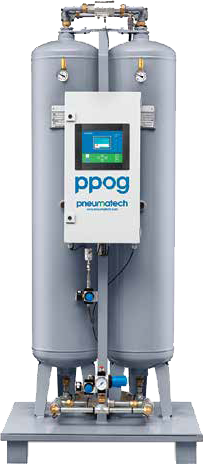

Oksijen Jeneratörü PPOG Serisi

PPOG Oksijen Jeneratörü

PPOG – Oksijen Jeneratörü

Pneumatech oksijen jeneratörleri çeşitli uygulama ve endüstrilerde kullanılmak üzere 95%’e varan saflık oranında oksijen üretebilecek şekilde tasarlanmıştır. Gaz jeneratörleri bir kulede gaz üretimini gerçekleştirip, diğer kulede zeolit temizliğini gerçekleştirerek, isletmeye kesintisiz gaz sağlamak için tasarlanmış sistemlerdir. Kalite ve performanstan taviz vermeden ihtiyacınız olduğunda gaz tedariği sağlar. Pneumatech yılların vermiş oldugu bilgi birikimi ve tecrübe ile sistem kurulumunuzu optimize etmek ve verimliliğinizi maksimize etmek için gerekli desteği sağlayabilmektedir.

Avantajlarını 4 ana temel üzerine oturtmak mümkündür:

~ Esneklik: Gaza ihtiyacınız olduğunda kendi gazınızı kendiniz üretebilirsiniz.
~ Maliyet Avantajı: Tüp tasıma ve nakliyesi olmamasından ötürü maliyet avantajının yanı sıra çevreyi de korumaktadır.
~ Yaşam Çevrim Maliyeti : Düşük enerji tüketiminin yanı sıra servis maliyetlerinde de düşüş gerçekleşmektedir.
~ Kullanım Kolaylığı : Kendi kendine çalışan ekipmanlarla kolay kurulup, kolay devreye alınabiliyor olması her an içinizin rahat olmasını sağlar.

~ Purelogic™ kontrol ünitesi ile tam haberleşme ve görüntüleme seçenekleri.
~ Essiz tasarım özellikleri ile kurum içi üretim.
~ Tak ve Çalıstır: kurulum için servise gerek olmaması.
~ Her yıl değişimi gerektiren elektrokimyasal hücrelere karsın, uzun ömürlü zirkonyum sensör.
~ Düsük enerji maliyeti: oksijen jeneratörü 1 birim Nm³/h için sadece 0.3 kW enerji.
~ Tüm oksijen jeneratörlerde standart olarak yer alan debimetre.
~ MDD onay belgesi

Tasarım Standartları PPOG 1-120
Saflık 90-95%
Oksijen basınç aralıgı 1-6 Bar
Voltaj 115-230 V
Frekans 50-60 Hz
Kontrol Ünitesi Purelogic™ kontrol ünitesi
Teknoloji Basınç Salınımlı Adsorpsiyon (PSA)
Kullanım Kesintisiz-Sürekli
Esneklik Yerinde gaz üretimi
Opsiyonlar Limitli
Genel uygulama alanları Agartma (kimya), maden eritme ocakları,
balık çiftlikleri, genel endüstri, medikal
sektör (hastaneler), su arıtma tesisleri

~ Kolay start up – Fişe tak ve çalıştır
~ Sadece ihtiyacınız olduğunda nitrojen üretir – tek gerekli olan fabrikanızda temiz hava üreten kompresöre sahip olmanız
~ Tasarruflu – Servis ve start up maliyetleri minimumda
~ Kurum içi dizayn – Mühendislik ekibimiz tarafından geliştirilmiş sık ve inovatif dizayn
~ Mükemmel saflık dereceleri – Üretim gereksinimlerinize göre kolaylıkla saflığı ayarlayabilme (90, 93 veya 95 %)
~ Medikal sektörü için uygun %93 saflık derecesi

Opsiyonlar PPOG 1-120
PDP giris sensörü – çok yüksek hava basıncı
girisine karsı koruma
Flowmetre – Üretilen oksijen göstergesi
Denizasırı paketleme – deniz asırı sevkiyatlar için
Oksijen ara depolama tankı – Oksijene uygun
ara depolama tankları

Standart

Opsiyonel
